Come testare la resistenza all'isolamento di un solenoide di commutazione?

Come fornitore di solenoidi di commutazione, capisco l'importanza critica di garantire il corretto funzionamento di questi componenti. Un aspetto chiave del controllo di qualità e della manutenzione è testare la resistenza all'isolamento di un solenoide di commutazione. In questo post sul blog, condividerò una guida completa su come testare la resistenza all'isolamento di un solenoide di commutazione, coprendo gli strumenti, le fasi e le precauzioni di sicurezza necessarie.

Comprensione della resistenza all'isolamento nello commutazione di solenoidi

Prima di immergersi nel processo di test, è essenziale capire cos'è la resistenza all'isolamento e perché è importante nel contesto della commutazione di solenoidi. La resistenza all'isolamento si riferisce alla resistenza elettrica tra le parti conduttive di un solenoide (come la bobina) e le sue parti non conduttive o l'ambiente circostante. Un'elevata resistenza all'isolamento indica che il materiale di isolamento sta effettivamente impedendo il flusso di corrente elettrica in cui non è previsto, il che è cruciale per il funzionamento sicuro ed efficiente del solenoide.

Una bassa resistenza all'isolamento può portare a una varietà di problemi, tra cui perdite elettriche, cortometraggi e persino guasti ai componenti. Questi problemi possono non solo causare il malfunzionamento del solenoide, ma anche comportare rischi per la sicurezza, come scosse elettriche o incendi. Pertanto, testare regolarmente la resistenza all'isolamento degli solenoidi di commutazione è una parte vitale dell'assicurazione della qualità e della manutenzione preventiva.

Strumenti richiesti per il test

Per testare la resistenza all'isolamento di un solenoide di commutazione, avrai bisogno dei seguenti strumenti:

1. Tester di resistenza all'isolamento (Megger): Questo è lo strumento principale per misurare la resistenza all'isolamento. Un megger applica in genere un segnale CC ad alta tensione al componente da testare e misura il flusso di corrente risultante per calcolare la resistenza.
2. Guanti di sicurezza e occhiali: Questi sono essenziali per proteggerti dai pericoli elettrici durante il processo di test.
3. Cacciaviti e chiavi: Potresti aver bisogno di questi strumenti per accedere al solenoide e scollegare in modo sicuro eventuali collegamenti elettrici.

Preparati pre -test

Prima di iniziare il test di resistenza all'isolamento, è fondamentale adottare i seguenti passaggi preparativi:

1. Spento: Assicurarsi che l'alimentazione al solenoide sia completamente spento. Questo per prevenire eventuali scosse elettriche ed evitare risultati di test imprecisi.
2. Isolare il solenoide: Scollegare il solenoide da qualsiasi altro componente o circuito elettrico. Ciò include la rimozione di eventuali fili collegati ai terminali del solenoide.
3. Pulisci il solenoide: Utilizzare un panno pulito e secco per rimuovere lo sporco, la polvere o l'umidità dalla superficie del solenoide. I contaminanti possono influire sulla misurazione della resistenza all'isolamento e portare a false letture.

Procedura di test

Dopo aver completato i preparativi pre -test, è possibile procedere con il test di resistenza all'isolamento utilizzando i seguenti passaggi:

1. Imposta il tester di resistenza all'isolamento: Accendi il megger e impostalo sull'intervallo di tensione appropriato per il solenoide. L'intervallo di tensione dovrebbe essere selezionato in base alle specifiche del produttore o agli standard del settore.
2. Collegare i lead di test: Collega i cavi di prova del Megger al solenoide. Un piombo dovrebbe essere collegato al terminale della bobina del solenoide e l'altro piombo dovrebbe essere collegato al corpo del solenoide o a una parte metallica a terra. Assicurarsi che le connessioni siano sicure per garantire letture accurate.
3. Eseguire il test: Premere il pulsante Test sul Megger per avviare il test. Il Megger applicherà la tensione selezionata al solenoide e misurerà la resistenza all'isolamento. Il test richiede in genere alcuni secondi per essere completato.
4. Registra i risultati: Una volta completato il test, registrare il valore di resistenza all'isolamento visualizzato sul Megger. Confronta questo valore con le specifiche del produttore o gli standard del settore per determinare se la resistenza all'isolamento del solenoide rientra in un intervallo accettabile.

Interpretazione dei risultati del test

Il valore di resistenza all'isolamento ottenuto dal test può essere utilizzato per valutare le condizioni dell'isolamento del solenoide. Ecco alcune linee guida generali per interpretare i risultati:

1. Elevata resistenza all'isolamento: Un alto valore di resistenza all'isolamento (in genere nell'intervallo di diversi megohm o più) indica che l'isolamento del solenoide è in buone condizioni e sta effettivamente prevenendo la perdita elettrica.
2. Bassa resistenza all'isolamento: Un basso valore di resistenza all'isolamento (inferiore al valore minimo specificato) suggerisce che potrebbe esserci un problema con l'isolamento del solenoide. Ciò potrebbe essere dovuto a fattori come l'ingresso di umidità, il danno fisico all'isolamento o l'invecchiamento del materiale di isolamento.
3. Letture fluttuanti: Se le letture di resistenza all'isolamento fluttuano durante il test, può indicare un problema intermittente, come una connessione sciolta o un filo danneggiato.

Risoluzione dei problemi e seguire le azioni

Se il test di resistenza all'isolamento rivela un problema con il solenoide, è possibile intraprendere le seguenti azioni e seguire le azioni:

1. Verificare la presenza di danni fisici: Ispezionare il solenoide per eventuali segni visibili di danno fisico, come crepe, tagli o ustioni nell'isolamento. Se si rileva un danno, potrebbe essere necessario sostituire il solenoide.
2. Asciugare il solenoide: Se si sospetta che l'umidità sia la causa della bassa resistenza all'isolamento, asciugare accuratamente il solenoide usando un panno pulito e secco o una fonte di calore a bassa. Ripetere il test di resistenza all'isolamento dopo che il solenoide è asciutto.
3. Riparare o sostituire l'isolamento: In alcuni casi, potrebbe essere possibile riparare l'isolamento danneggiato applicando un materiale di isolamento adeguato. Tuttavia, se il danno è esteso, di solito è più efficace sostituire il solenoide.

Importanza dei test regolari

Testare regolarmente la resistenza all'isolamento degli solenoidi di commutazione è essenziale per diversi motivi:

1. Manutenzione preventiva: Rilevando in anticipo i problemi di isolamento, è possibile impedire che si verifichino problemi più gravi, come cortocircuiti e guasti ai componenti. Questo può risparmiare tempo e denaro in riparazioni e sostituzioni.
2. Sicurezza: Garantire che la resistenza all'isolamento dei solenoidi sia all'interno di un intervallo accettabile aiuta a prevenire rischi elettrici, come scosse e incendi. Ciò è particolarmente importante nelle applicazioni industriali e commerciali in cui la sicurezza è una priorità assoluta.
3. Garanzia di qualità: Come fornitore di solenoidi di commutazione, i test di resistenza all'isolamento regolari sono una parte importante del nostro processo di controllo della qualità. Ci aiuta a garantire che i solenoidi che forniamo soddisfino i più alti standard di qualità e affidabilità.

La nostra gamma di prodotti

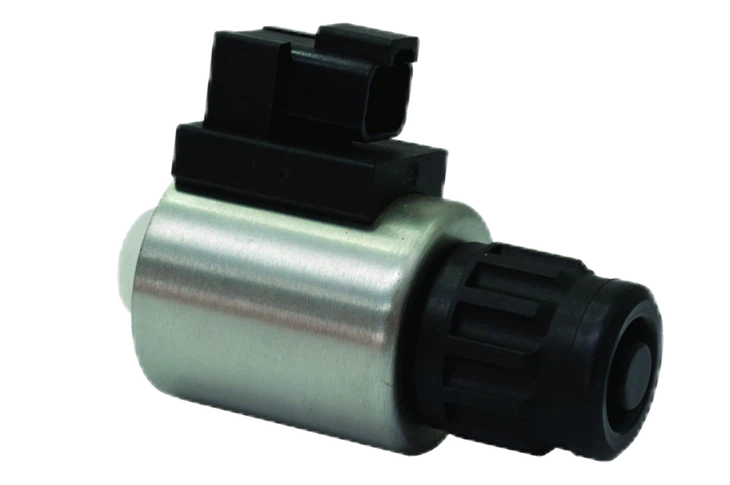

Nella nostra azienda offriamo una vasta gamma di solenoidi di commutazione di alta qualità, ancheSolenoide per valvola a sfera,Spegnere il solenoide per valvola, ESolenoide impermeabile con connessione di potenza Deutsh/amp. I nostri solenoidi sono progettati e fabbricati per soddisfare le diverse esigenze dei nostri clienti e sono soggetti a rigorose misure di controllo della qualità, compresi i test di resistenza all'isolamento.
