Ehilà! In qualità di fornitore di solenoidi di inversione, spesso mi viene chiesto come controllare la resistenza di isolamento di questi piccoli e ingegnosi dispositivi. È un passaggio cruciale per garantirne il corretto funzionamento e la sicurezza, quindi ho pensato di condividere alcuni approfondimenti su questo argomento.
Innanzitutto capiamo perché è così importante controllare la resistenza di isolamento. Un solenoide di inversione è un dispositivo elettromagnetico che controlla la direzione di un meccanismo. Ha bobine di filo che generano un campo magnetico quando una corrente elettrica le attraversa. L'isolamento attorno a queste bobine è ciò che impedisce alla corrente di fuoriuscire e causare cortocircuiti o altri problemi elettrici. Se la resistenza di isolamento è troppo bassa, ciò potrebbe indicare un danno all'isolamento, che potrebbe portare a un malfunzionamento o addirittura rappresentare un pericolo per la sicurezza.
Di cosa avrai bisogno
Prima di iniziare il processo di test, avrai bisogno di alcuni strumenti. Il più importante è un megaohmetro, noto anche come megger. Questo dispositivo è appositamente progettato per misurare resistenze elevate, che è esattamente ciò di cui abbiamo bisogno per verificare l'isolamento del solenoide. Avrai anche bisogno di un paio di puntali isolati per collegare il megger al solenoide. E, naturalmente, assicurati di avere l'attrezzatura di sicurezza necessaria come guanti isolanti e occhiali protettivi.
Verifiche pre-test
Prima di iniziare a misurare la resistenza di isolamento, ci sono alcune cose che dovresti fare. Innanzitutto, assicurati che il solenoide sia completamente scollegato da qualsiasi fonte di alimentazione. Non vuoi ricevere una scossa durante il test e la corrente che scorre attraverso il solenoide può fornire letture imprecise. Inoltre, ispezionare visivamente il solenoide per eventuali segni evidenti di danni, come crepe nell'isolamento, fili bruciati o collegamenti allentati. Se noti uno di questi problemi, potrebbe essere una buona idea sostituire il solenoide piuttosto che provare a testarlo.
Test della resistenza di isolamento
Ora entriamo nel processo di test vero e proprio. Ecco i passaggi che devi seguire:
- Prepara il megger: Accendere il megger e impostarlo sull'intervallo di tensione appropriato. Per la maggior parte dei solenoidi di inversione, di solito è sufficiente un'impostazione di 500 volt. Ma assicurati di controllare le specifiche del produttore per essere sicuro.
- Collegare i puntali: Collegare un puntale al terminale della bobina del solenoide e l'altro puntale al telaio metallico o alla terra del solenoide. Assicurarsi che i collegamenti siano sicuri e che i puntali non si tocchino tra loro o con altre superfici conduttive.
- Prendi la misura: Una volta collegato il megger, avviare la misurazione premendo il pulsante test sul megger. Il megger invierà un segnale ad alta tensione e bassa corrente attraverso l'isolamento e misurerà la resistenza. Lasciare funzionare il megger per almeno 60 secondi per ottenere una lettura accurata.
- Registra il risultato: Dopo 60 secondi, annotare il valore di resistenza visualizzato sul megger. Questa è la resistenza di isolamento del solenoide.
Interpretazione dei risultati
Quindi, cosa significano questi valori di resistenza? Bene, il valore di resistenza di isolamento accettabile può variare a seconda del tipo e delle dimensioni del solenoide, nonché dell'applicazione in cui viene utilizzato. In generale, un buon valore di resistenza di isolamento per un solenoide di inversione dovrebbe essere nell'ordine di diversi megaohm (MΩ). Se la resistenza misurata è significativamente inferiore al valore consigliato, potrebbe indicare un problema con l'isolamento.
Ad esempio, se la resistenza di isolamento è inferiore a 1 MΩ, potrebbe significare che l'isolamento è stato danneggiato da umidità, calore o stress meccanico. In questo caso, dovresti indagare ulteriormente sulla causa del problema e prendere in considerazione la sostituzione del solenoide, se necessario.
Altre considerazioni
Ci sono alcune altre cose da tenere a mente quando si controlla la resistenza di isolamento di un solenoide di inversione. La temperatura e l'umidità possono influenzare la resistenza dell'isolamento. Temperature e livelli di umidità più elevati possono causare una diminuzione della resistenza di isolamento. Pertanto, è una buona idea tenere in considerazione questi fattori quando si interpretano i risultati del test.
Inoltre, se stai testando più solenoidi, assicurati di pulire i puntali tra ciascuna misurazione per evitare contaminazioni incrociate, che potrebbero influire sulla precisione delle letture.
Prodotti correlati

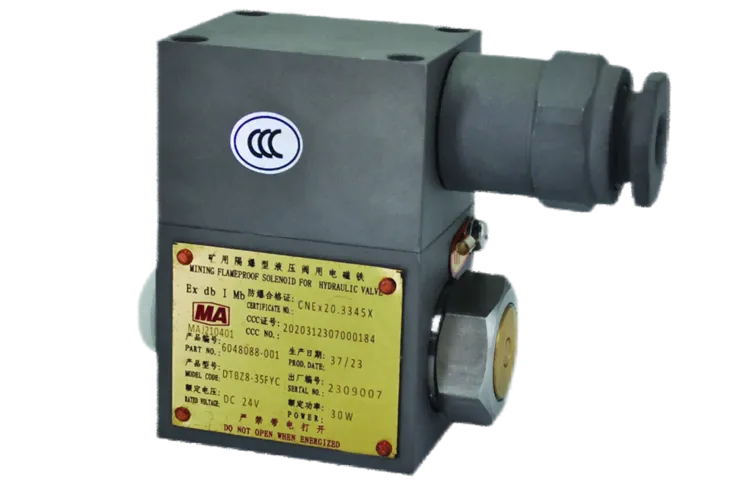

Se sei alla ricerca di solenoidi di inversione di alta qualità o prodotti correlati, offriamo anche alcune ottime opzioni. Dai un'occhiata al nostroSolenoide dell'interruttore ignifugoprogettato per funzionare in ambienti pericolosi. Abbiamo anche ilSolenoide per valvola antideflagrante a sicurezza intrinsecache fornisce un ulteriore livello di sicurezza. E per un modello specifico, dai un'occhiata al nostroSolenoide dell'interruttore ignifugo.
Conclusione
Il controllo della resistenza di isolamento di un solenoide di inversione è una parte importante della manutenzione e della sicurezza. Seguendo i passaggi che ho descritto sopra, puoi assicurarti che i tuoi solenoidi siano in buone condizioni di funzionamento. Se hai domande sui nostri solenoidi di inversione o hai bisogno di maggiori informazioni sui test della resistenza di isolamento, non esitare a contattarci. Siamo qui per aiutarti a fare la scelta giusta per la tua applicazione. Che tu sia una piccola impresa o una grande operazione industriale, possiamo fornirti le soluzioni di solenoidi giuste per te. Pertanto, se sei interessato all'acquisto dei nostri solenoidi di inversione o hai domande sui prodotti, non esitare a contattarci per una discussione dettagliata e una negoziazione dell'approvvigionamento.
